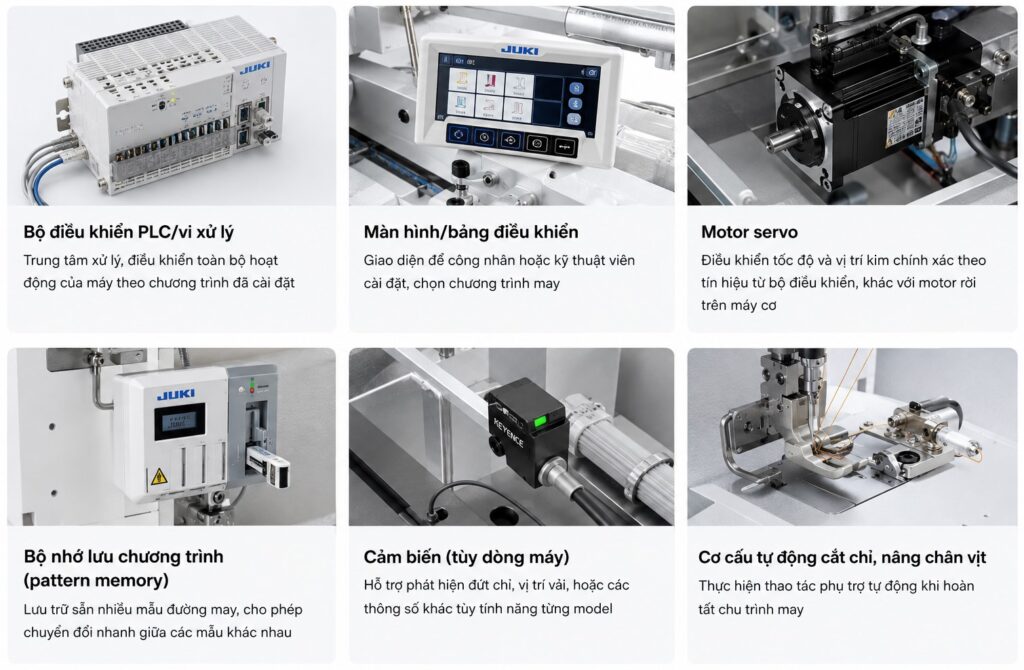

Lỗi Thường Gặp Trên Máy May Lập Trình: Mạch Điều Khiển, Cảm Biến, Motor Servo, Nạp File PLT/DXF

Cách kiểm tra lỗi khi vận hành máy may lập trình

1. Lỗi mạch điều khiển (PLC/vi xử lý)

   Biểu hiện: Máy không khởi động được, màn hình điều khiển bị treo/đứng hình, hoặc máy phản hồi chậm/không phản hồi khi cài đặt thông số.
   Nguyên nhân thường gặp:
   Nguồn điện không ổn định, gây lỗi tạm thời cho bo mạch điều khiển.
   Bụi vải, ẩm tích tụ lâu ngày ảnh hưởng đến các điểm tiếp xúc điện trên bo mạch.
   Bo mạch điều khiển bị lỗi phần cứng sau thời gian dài sử dụng.
   Cách khắc phục:
   Kiểm tra nguồn điện đầu vào có ổn định không, cân nhắc lắp ổn áp nếu nguồn điện tại xưởng hay dao động.
   Vệ sinh khu vực bo mạch định kỳ, tránh để bụi vải tích tụ (nên thực hiện bởi kỹ thuật viên có chuyên môn điện tử).
   Nếu máy không khởi động lại được sau khi đã kiểm tra nguồn điện, cần liên hệ kỹ thuật viên chuyên môn để kiểm tra và thay thế bo mạch nếu cần.

2. Lỗi cảm biến (báo lỗi giả hoặc không phát hiện đúng)

   Biểu hiện: Máy báo lỗi đứt chỉ dù chỉ vẫn còn nguyên, hoặc ngược lại, không phát hiện được khi chỉ thực sự bị đứt.
   Nguyên nhân thường gặp:
   Cảm biến bị bám bụi vải, xơ chỉ làm giảm độ nhạy.
   Cảm biến bị lệch vị trí lắp đặt sau thời gian vận hành, rung động.
   Cảm biến bị lỗi linh kiện sau thời gian dài sử dụng.
   Cách khắc phục:
   Vệ sinh khu vực cảm biến định kỳ theo lịch bảo trì.
   Kiểm tra và căn chỉnh lại vị trí cảm biến theo đúng thông số nhà sản xuất.
   Nếu vệ sinh và căn chỉnh không giải quyết được, cần thay thế cảm biến — nên liên hệ kỹ thuật viên chuyên môn để đảm bảo lắp đúng loại cảm biến tương thích.

3. Lỗi motor servo (mất đồng bộ, không phản hồi đúng lệnh)

   Biểu hiện: Motor không quay đúng tốc độ cài đặt, dừng sai vị trí kim, hoặc phát ra tiếng kêu bất thường khi vận hành.
   Nguyên nhân thường gặp:
   Mất đồng bộ giữa tín hiệu điều khiển từ bo mạch và phản hồi thực tế của motor.
   Motor bị quá tải do vận hành liên tục ở cường độ cao trong thời gian dài.
   Dây kết nối giữa bo mạch và motor bị lỏng hoặc hư hỏng.
   Cách khắc phục:
   Kiểm tra các đầu nối dây giữa bo mạch điều khiển và motor, đảm bảo kết nối chắc chắn.
   Để máy nghỉ và làm mát nếu nghi ngờ motor quá tải do vận hành liên tục quá lâu.
   Nếu lỗi vẫn tiếp diễn, cần kỹ thuật viên chuyên môn kiểm tra và hiệu chỉnh lại đồng bộ giữa bo mạch và motor, hoặc thay thế motor nếu bị hỏng.

4. Mất hoặc lỗi chương trình đã lưu (pattern memory)

   Biểu hiện: Chương trình đường may đã lưu trước đó bị mất, hoặc khi chọn lại chương trình, máy may sai so với thiết lập ban đầu.
   Nguyên nhân thường gặp:
   Mất điện đột ngột trong lúc đang nạp file thiết kế (PLT/DXF) hoặc trong lúc máy đang lưu chương trình vào bộ nhớ nội bộ để dùng lại sau này.
   Bộ nhớ lưu trữ bị lỗi sau thời gian dài sử dụng.
   Nạp đè file mới lên đúng vị trí lưu của chương trình cũ mà không sao lưu trước.
   Cách khắc phục:
   Luôn lưu lại bản gốc các file thiết kế (PLT/DXF) trên máy tính/hệ thống lưu trữ của phòng thiết kế, không chỉ dựa vào bộ nhớ nội bộ của máy.
   Tránh tắt máy đột ngột trong khi đang nạp file hoặc trong khi máy đang lưu chương trình vào bộ nhớ.
   Đặt tên file/vị trí lưu rõ ràng, tránh nạp đè lên chương trình cũ đang còn sử dụng.
   Nếu bộ nhớ bị lỗi liên tục, cần kỹ thuật viên kiểm tra phần cứng lưu trữ và có thể cần thay thế.

5. Lỗi kết nối/giao tiếp giữa các module điện tử

   Biểu hiện: Các bộ phận của máy (màn hình, bo mạch, motor, cảm biến) không đồng bộ, máy hoạt động chập chờn dù từng bộ phận riêng lẻ kiểm tra không phát hiện lỗi.
   Nguyên nhân thường gặp:
   Dây cáp kết nối giữa các module bị lỏng, gãy, hoặc oxy hóa tiếp điểm.
   Nhiễu điện từ các thiết bị khác trong xưởng ảnh hưởng đến tín hiệu truyền giữa các module.
   Cách khắc phục:
   Kiểm tra toàn bộ dây cáp kết nối, đảm bảo không lỏng hoặc hư hỏng.
   Sắp xếp lại vị trí máy nếu nghi ngờ bị nhiễu điện từ từ thiết bị khác gần đó.
   Nếu không xác định được nguyên nhân, cần kỹ thuật viên chuyên môn kiểm tra toàn bộ hệ thống kết nối.

6. Lỗi khi nạp file thiết kế PLT/DXF vào máy

   📌 Đây là nhóm lỗi đặc thù của quy trình thiết kế phần mềm → xuất file → nạp máy (xem chi tiết quy trình tại bài “Quy Trình Thiết Kế Đường May & Xuất File PLT/DXF: Hướng Dẫn Từng Bước Cho Máy May Lập Trình”), khác với các lỗi phần cứng thuần túy ở các mục trên.

   Biểu hiện: Máy không đọc được file vừa nạp, báo lỗi định dạng, hoặc đường may/đường cắt thực hiện sai lệch so với thiết kế gốc trên phần mềm.
   Nguyên nhân thường gặp:
   File xuất ra không đúng định dạng máy hỗ trợ (ví dụ máy chỉ đọc PLT nhưng file xuất ra là DXF, hoặc ngược lại).
   File bị lỗi/hỏng trong quá trình truyền qua USB, mạng LAN, hoặc thẻ nhớ.
   Phiên bản phần mềm thiết kế xuất file không tương thích với phiên bản bộ điều khiển của máy.
   Đơn vị đo (mm/inch) hoặc tỷ lệ trong file thiết kế không khớp với cài đặt mặc định của máy, khiến đường may/cắt bị sai kích thước.
   Cách khắc phục:
   Kiểm tra lại định dạng file trước khi nạp, đảm bảo đúng loại máy hỗ trợ (PLT hoặc DXF).
   Thử nạp lại file qua kênh truyền khác (ví dụ chuyển từ mạng LAN sang USB) nếu nghi ngờ file bị lỗi trong quá trình truyền.
   Xác nhận với đơn vị thiết kế phần mềm về phiên bản xuất file tương thích với model máy đang dùng.
   Kiểm tra đơn vị đo và tỷ lệ trong file thiết kế trước khi xuất, đặc biệt khi thiết kế được thực hiện bởi bên ngoài hoặc trên hệ thống CAD khác với hệ thống của xưởng.
